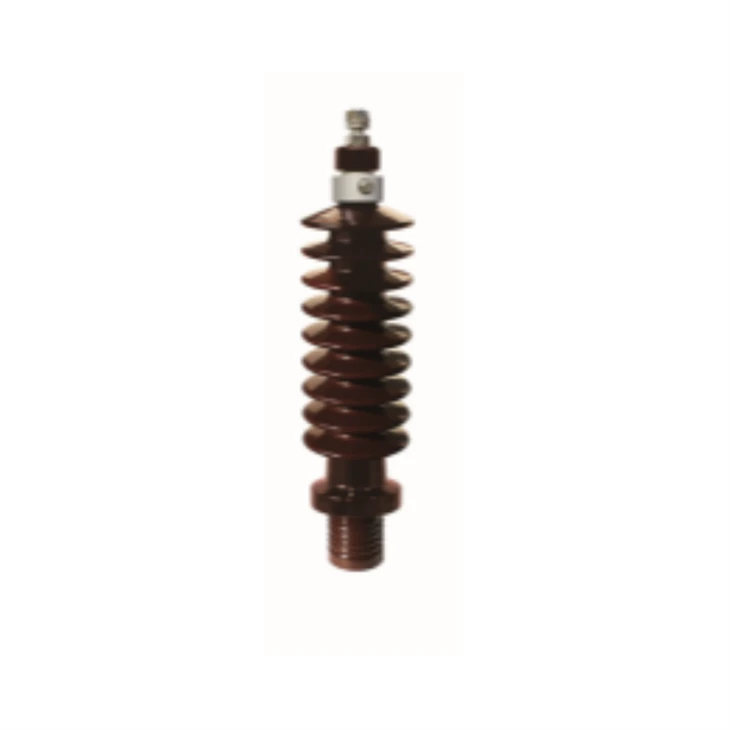

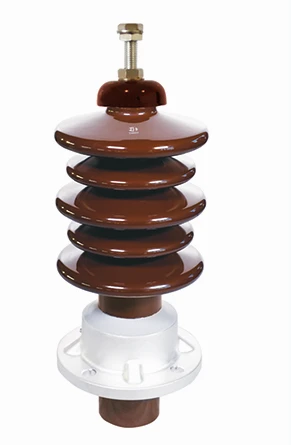

Hebei Anmei Electrical Equipment Co., Ltd. est l’un des fabricants et fournisseurs de bagues de transformateur en porcelaine les plus fiables en Chine et prend également en charge un service personnalisé. Si vous envisagez d'acheter une bague de transformateur en porcelaine de haute qualité fabriquée en Chine, n'hésitez pas à demander un devis à notre usine.
Les bagues de transformateur en porcelaine restent l'un des composants d'isolation les plus durables et les plus fiables dans les systèmes électriques à haute tension-, ayant servi l'industrie électrique mondiale pendant plus d'un siècle avec une fiabilité éprouvée dans diverses conditions climatiques et de pollution.
Normes techniques clés
Modernebague en porcelaineles produits sont fabriqués dans le strict respect des normes internationales suivantes :
| Standard | Portée |
|---|---|
| CEI 60137 | Traversées isolées pour tensions alternatives ci-dessus |
| DIN 42530 / 42531 / 42532 | Conceptions DIN pour différentes valeurs de tension et de courant |
| BS EN 50180-1 | Traversées supérieures à 1 kV jusqu'à 52 kV, 250 A à 3,15 kA |
| ANSI/IEEE C57.19 | Norme américaine pour les traversées de transformateur |
Notes typiques
| Paramètre | Gamme typique |
|---|---|
| Tension nominale | 1,1 kV – 52 kV (jusqu'à 550 kV pour les conceptions spéciales) |
| Note actuelle | 250 A – 8,000 A |
| BIL (niveau d'isolation de base) | 20 kV – 170 kV+ |
| Distance d'isolement | Par classes de pollution standard ; versions à ligne de fuite élevée-disponibles |
| Température de fonctionnement | -40 degrés à +80 degrés |
| Fréquence | 50/60 Hz |
Le processus de fabrication d'unbague de transformateur en porcelaineest à la fois un art et une science. Le corps en porcelaine est formé d'un mélange précis d'argile, de quartz ou d'alumine et de feldspath, puis recouvert d'un vernis lisse pour évacuer l'eau et minimiser l'accumulation de contamination. Les formulations riches en alumine-sont préférées lorsqu'une résistance mécanique élevée est requise. L'ensemble du processus-depuis la préparation des matières premières jusqu'à la-cuisson à haute température-exige un contrôle de qualité rigoureux, car même des défauts microscopiques peuvent compromettre l'intégrité diélectrique du produit fini.
Composition et propriétés des matériaux
| Composant | Fonction |
|---|---|
| Argile | Matériau de base assurant la plasticité |
| Quartz / Alumine | Résistance structurelle et stabilité thermique |
| Feldspath | Agent fluxant pour la vitrification |
| Revêtement de glaçage | Résistance à l'évacuation de l'eau et à la contamination |
| Propriété | Porcelaine |
|---|---|
| Rigidité diélectrique | 4 – 10 kV/mm |
| Résistance mécanique | Élevé (qualités riches en alumine-) |
| Résistance aux UV | Excellent |
| Absorption d'eau | < 0.5% (non-porous) <0.5% |
| Dossier de service | 100+ ans |
En termes d'application, ces traversées remplissent une fonction essentielle : elles guident en toute sécurité les conducteurs haute tension-à travers les parois mises à la terre des cuves de transformateur, des enceintes d'appareillage de commutation et d'autres appareils. Ils fournissent non seulement une isolation électrique primaire, mais également un support mécanique pour les câbles de bobinage et une protection contre les facteurs de stress environnementaux tels que la pluie, la poussière et le brouillard salin. Les scénarios d'installation courants incluent :
| Application | Description |
| Transformateurs de puissance | Isolation principale pour les enroulements-haute tension |
| Transformateurs de distribution | Isolation côté moyenne tension- |
| Appareillage de commutation et disjoncteurs | Isolation à travers-mur ou à travers-enceinte |
| Bagues murales | Transition des conducteurs intérieur-vers-extérieur |
Comparaison : porcelaine et composite polymère
| Fonctionnalité | Porcelaine | Composite polymère |
|---|---|---|
| Dossier de service | 100+ ans | ~25 ans |
| Résistance aux UV | Excellent | Modéré (nécessite des stabilisants UV) |
| Résistance mécanique | Élevé (fragile) | Bon (flexible) |
| Hydrophobie superficielle | Faible (glaçage uniquement) | Élevé (inhérent) |
| Réparation sur le terrain | Pas possible pour les fissures | Réparabilité limitée |
| Coût | Modéré | Plus haut |
| Embrasement de contamination | Plus sensible à la pollution | Plus résistant |
HEBEI ANMEI ELECTRICAL EQUIPMENT CO., LTD.est un fabricant spécialisé de produits d'isolation haute tension -, en mettant l'accent surbagues de transformateur en porcelainepour les applications moyennes et très-hautes tensions. Nos produits sont conçus et testés en totale conformité avec les normes CEI, DIN et ANSI, au service des services publics, des équipementiers de transformateurs et des entrepreneurs en ingénierie en Asie, en Europe et en Amérique. Nous combinons une technologie de porcelaine éprouvée depuis des siècles avec des systèmes d'assurance qualité modernes pour fournir des bagues offrant des performances fiables, des délais de livraison compétitifs et une assistance technique complète. Pour toute demande de renseignements ou de solutions personnalisées, veuillez contacter notre équipe commerciale.
