Alors que les réseaux électriques mondiaux évoluent vers une plus grande fiabilité et une plus grande résilience environnementale, les traversées de transformateur ANSI restent la pierre angulaire des équipements moyenne- et haute-tension sur les marchés nord-américains, sud-américains et adoptant l'ANSI. Conçu en stricte conformité avec lesSérie ANSI C57.19(y compris C57.19.01, C57.19.02 et C57.19.100), ces bagues garantissent un jeu électrique, des performances thermiques et une endurance mécanique uniformes dans diverses conditions de fonctionnement.
Principales spécifications techniques
| Paramètre | Exigence ANSI | Aperçu de l'ingénierie |
|---|---|---|
| Tension de tenue à fréquence industrielle | Selon C57.19.01 | Validé sous 60 Hz, avec facteurs de correction d'altitude |
| Tenue aux chocs de foudre (BIL) | Forme d'onde 1,2/50 µs | Critique pour les régions côtières et à haute isokéraunique |
| Test de brouillard salin | Supérieur ou égal à 3000 h pas de corrosion | Vérifie la stabilité des matériaux dans la pollution marine/industrielle |
| Niveau de décharge partielle | Inférieur ou égal à 5 PC à 1,5 × tension nominale | Obtenu grâce à une isolation composite époxy-mica imprégnée sous vide |
Innovations en matière de conception structurelle
Conducteur– Transition de gradient en alliage argent-cuivre : conductivité élevée (supérieure ou égale à 98 % IACS) avec coefficient de dilatation thermique précisément adapté au boîtier en porcelaine, éliminant les cycles de contraintes interfaciales.
Noyau isolant– Système composite époxy-mica imprégné sous vide, offrant une faible perte diélectrique (tan δ < 0,3 %) et une tension d'amorçage PD extrêmement faible, prolongeant la durée de vie au-delà de 40 ans.

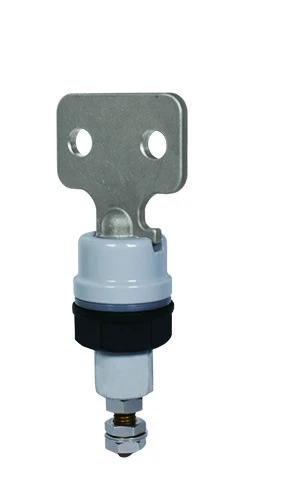

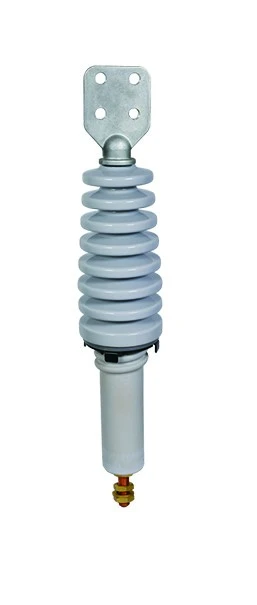

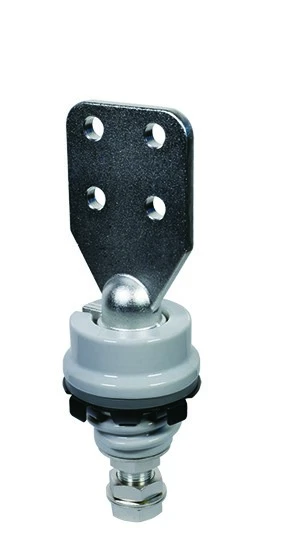

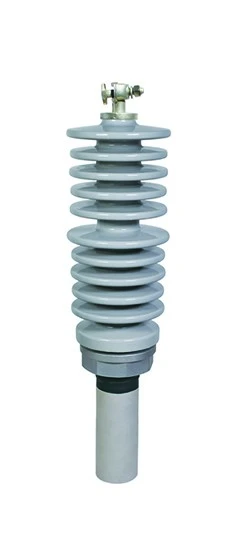

Boîtier en porcelaine– Pressé isostatique avec tolérance d'épaisseur de paroi de ±0,5 mm, résistance à la flexion supérieure ou égale à 120 MPa. Le profil optimisé du hangar augmente la ligne de fuite de 15 à 20 %, réduisant considérablement la probabilité d'embrasement de la pollution.
Lignes directrices de sélection pour les ingénieurs
- Courant nominal avec marge harmonique– Pour les transformateurs redresseurs et convertisseurs, spécifier des traversées renforcées avec une capacité thermique supplémentaire de 20 à 30 % pour supporter des charges non sinusoïdales.
- Correction d'altitude– Tous les 1 000 m au-dessus du niveau de la mer, ajouter une marge d'isolation de 8 % ; au-dessus de 2 000 m, adopter des conceptions de hangars spéciaux (par exemple, des hangars de plus grand diamètre ou antibuée) pour compenser la densité réduite de l'air.
- Adaptation dynamique de la température– Dans les climats tropicaux ou désertiques, effectuez une modélisation thermique pour réduire la capacité de courant continu de 3 à 5 % tous les 10 degrés au-dessus de 40 degrés ambiants, en garantissant que les températures des points chauds restent dans les limites de la classe A (105 degrés).
Fonctionnement et maintenance intelligents
Les bagues ANSI modernes sont de plus en plus équipées desurveillance d'état multicapteurs:
- Analyse du spectre vibratoire– Détecte les connexions desserrées ou l’activité de décharge interne.
- Thermographie infrarouge– Identifie les gradients de température anormaux en temps réel.
- Capteurs à fibre optique intégrés– Surveillez en permanence la contrainte, la température et l’humidité interne, permettant une maintenance prédictive et réduisant les temps d’arrêt imprévus jusqu’à 60 %.
Frontières matérielles
Époxy amélioré au graphène
Augmente l'intensité du champ de claquage d'environ 30 % et réduit le coefficient de diffusion de l'humidité. Il entre désormais en production commerciale pour les qualités à très haute tension (EHV).
Isolation auto-cicatrisante
Technologie basée sur des microcapsules qui répare de manière autonome les microfissures sous contrainte électrique, prolongeant ainsi la durée de vie de l'isolation d'environ 15 à 20 ans lors de tests de vieillissement accéléré.
Applications typiques
Transformateurs montés sur socle (style américain)– Largement utilisé dans les réseaux de distribution résidentiels et commerciaux.
Transformateurs de distribution et de sous-station– Jusqu’à 345 kV et plus.
Systèmes de collecte d'énergie renouvelable– Parcs solaires et éoliens nécessitant une haute résistance à la pollution et un encombrement réduit.
